안녕하세요 IT여행자입니다. 이번 여행지는 Chart.js 라이브러리를 사용하여 차트 만들기 입니다. 차트를 만드는 라이브러리나 API는 그 종류가 굉장히 많이 있지만 Chart.js는 자바 스크립트를 사용하여 간단히 차트를 만들수 있는 라이브러리 입니다.
여행 방법은 아래와 같습니다.
1. CDN 형태로 라이브러리 가져오기
라이브러리를 다운로드 받아 프로젝트내에 포함시킬 수 도 있습니다.
<script src= "https://cdn.jsdelivr.net/npm/chart.js"></script>
2. 기본 골격
데이터를 생성하는 언어는 JSP를 사용하였지만 어떤 언어이든 상관없습니다. 데이터를 자바스크립트로 전달 할 수만 있으면 상관 없습니다.
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Insert title here</title>
<style>
#here{
width:500px;
height:350xp;
border:3px solid #aaa;
}
</style>
<script src= "https://cdn.jsdelivr.net/npm/chart.js"></script>
</head>
<body>
<h1>line type 1</h1>
<div id='here'>
<canvas id="myChart"></canvas>
</div>
<%
String labels = "['A','B','C','D','E','F', 'g']";
String value = "[23,42,5,57,35,34,88]";
request.setAttribute("value", value);
%>
<script>
const ctx = document.getElementById('myChart');
new Chart(ctx, {
type: 'bar',
data: {
labels: <%=labels%>,
datasets: [{
label: '# of Votes',
data: ${value},
borderWidth: 1
}]
},
options: {
scales: {
y: {
beginAtZero: true
}
}
}
});
</script>
</body>
</html>
특별한 이유는 없지만 <%%>를 사용하여 차트의 라벩값을 자바스크립트에서 사용하였고, 데이터는 request 영역에 담아 사용토록 하였습니다. 또는 자바스크립트 함수 파라메터로 전달해도 상관없을 것입니다.
3. 대표적인 차트 유형

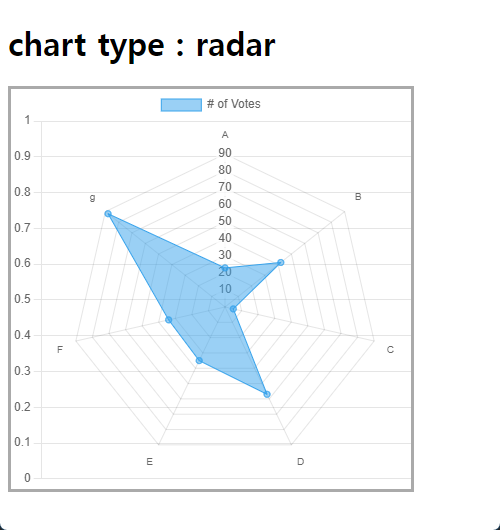

line, bar, doughnut, polarArea, radar 는 같은 데이터셋을 사용하여 차트를 만들어 낼 수 있습니다.
new Chart(ctx, {
type : 'line',
...
})
type : 'line',
...
})
bubble
데이터를 x, y, r 의 형태로 만든다.
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Insert title here</title>
<style>
#here{
width:400px;
height:400xp;
border:3px solid #aaa;
}
</style>
<script src= "https://cdn.jsdelivr.net/npm/chart.js"></script>
</head>
<body>
<h1>chart type : bubble</h1>
<div id='here'>
<canvas id="myChart"></canvas>
</div>
<script>
const ctx = document.getElementById('myChart');
const data = {
datasets : [{
label : 'bubble',
data : [
{x:20, y:10, r:5},
{x:40, y:20, r:5},
{x:50, y:30, r:5},
{x:60, y:40, r:5}
]
}]
}
new Chart(ctx, {
type: 'bubble',
data: data,
options: {
scales: {
y: {
beginAtZero: true
}
}
}
});
</script>
</body>
</html>
scatter(산점도)
데이터를 x,y값으로 나타낸다.
<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>Insert title here</title>
<style>
#here{
width:400px;
height:400xp;
border:3px solid #aaa;
}
</style>
<script src= "https://cdn.jsdelivr.net/npm/chart.js"></script>
</head>
<body>
<h1>chart type : scatter</h1>
<div id='here'>
<canvas id="myChart"></canvas>
</div>
<script>
const ctx = document.getElementById('myChart');
const data = {
datasets : [{
label : 'bubble',
data : [
{x:20, y:10},
{x:40, y:20},
{x:50, y:30},
{x:60, y:40}
]
}]
}
new Chart(ctx, {
type: 'scatter',
data: data,
options: {
scales: {
y: {
beginAtZero: true
}
}
}
});
</script>
</body>
</html>
보다 자세한 내용은 https://www.chartjs.org/docs/latest/ 을 참조해 보시길 바랍니다.
이상 IT여행자의 수첩이였습니다.
